Analiżi tal-Istandards Nazzjonali tal-Kabinett tal-Vultaġġ Baxx tal-Grid Nazzjonali

Analiżi tal-Istandards tal-Kabinett tal-Vultaġġ Baxx tal-Grid Nazzjonali

Id-disinn standardizzat tal-Grid tal-Istat jistipula kważi r-rekwiżiti u d-dimensjonijiet kollha għad-disinn primarju u strutturali tal-kabinetti, inklużi speċifikazzjonijiet u pożizzjonijiet tax-xarabank, pożizzjonijiet ta 'installazzjoni tal-komponenti, kif ukoll rekwiżiti għal wajers sekondarji u tqassim terminali ta' switchgear. L-ispazju li l-manifatturi tal-iswitchgear jistgħu jutilizzaw huwa żgħir ħafna, għalhekk għall-manifatturi li jispeċjalizzaw fil-produzzjoni tal-kabinett, huwa relattivament sempliċi li tinstalla biss skont is-circuit breakers tal-manifatturi tal-qafas mainstream circuit breaker Id-disinn tad-daqs tal-interface, il-bord tal-installazzjoni, u l-parentesi tat-tqassim tal-busbar huma biżżejjed. Il-fabbrika sett komplut se tipprovdi l-kabinett korrispondenti għall-circuit breaker li għandu jintgħażel.

Għal manifatturi li jipproduċu biss switchgear, jagħżlu qafas circuit breakers u ċirkwit breakers tal-każ iffurmat li jissodisfaw ir-rekwiżiti ta 'kabinetti standard ta' grilja nazzjonali għad-disinn ta 'switchgear, ilestu x-xogħol ta' verifika ta 'kumpaniji nazzjonali tal-grilja, u jipparteċipaw fl-offerti tal-grilja nazzjonali. Il-manifatturi tal-iswiċċijiet hawn jagħtu importanza kbira lill-kosteffettività u l-flessibbiltà tal-prodotti tagħhom. Pereżempju, il-kapaċità ta 'tkissir ta' circuit breaker tal-qafas ta 'A hija 85kA, filwaqt li circuit breaker tal-qafas ta' B huwa 65kA. Forsi l-prezzijiet taż-żewġ circuit breakers tal-qafas huma l-istess, bħallikieku l-kosteffettività ta 'A hija ogħla, u l-ispeċifikazzjonijiet tekniċi standardizzati jeħtieġu 65kA. Liema prodott għandna nagħżlu għall-ittestjar? Parametri għoljin, standards għoljin, iffissar ta 'limiti biex tirbaħ ordnijiet, ħażin.

L-offerti għall-kabinetti standard tal-Grid tal-Istat mhux se jqabblu l-kapaċità tal-kurrent tat-tkissir tiegħek, iżda pjuttost jissodisfa d-disinn strutturali, il-parametri tal-komponenti, ir-reviżjoni tal-Grid tal-Istat u r-rekwiżiti tal-ittestjar tat-tip ta 'dokumenti tekniċi standardizzati. Għalhekk, il-biċċa l-kbira tal-manifatturi tal-iswiċċjar se jagħżlu l-komponenti tal-manifattur B għall-ittestjar, li għandu universalità u flessibilità akbar. Huwa konvenjenti li tissostitwixxi circuit breakers ibbażati fuq il-prezz fil-futur, u ma tistax tiġi mdendla minn siġra, u tagħmilha diffiċli biex tissostitwixxi circuit breakers.

Cela dit, il-lista tal-komponenti tista 'tinkludi circuit breakers tal-qafas minn manifatturi multipli, iżda apparti mill-ittestjar ta' dan wieħed, għalkemm circuit breakers minn manifatturi oħra jissodisfaw ir-rekwiżiti tal-Grid tal-Istat, jistgħu definittivament jgħaddu mit-test meta jitqiegħdu f'kabinett? Dan jeħtieġ mistoqsija kbira.

L-ispeċifikazzjonijiet tax-xarabank huma fissi, u l-parentesi ta 'insulazzjoni huma l-istess. Il-kwistjonijiet ta 'insulazzjoni u stabbiltà termali dinamika mhumiex sinifikanti. L-istruttura tal-kabinett hija konsistenti, u m'hemm l-ebda problemi bil-livell ta 'protezzjoni jew l-ark intern. Madankollu, għal żieda fit-temperatura, speċjalment għal kabinetti kompatti, huwa diffiċli ħafna. Iż-żieda fit-temperatura hija bbażata fuq is-sitwazzjoni tat-tisħin tal-frejm circuit breaker innifsu, u ħafna manifatturi ma jistgħux jgħaddu mit-test taż-żieda fit-temperatura għal circuit breakers. L-ispeċifikazzjonijiet u l-istandards tax-xarabank ġew iffissati, u d-disinn tal-konnessjoni jista 'jkun simili. Ibbażat fuq il-kalkolu IEC60890, il-kabinett tal-iswiċċ ta '700mm wiesa', 800mm fond, u 2200mm għoli għandu toqba ta 'ventilazzjoni ta' 200mm2. Il-qawwa interna tat-tisħin tal-kabinett tal-iswiċċ hija 1000W biex jinkiseb bilanċ termali, u l-bar tar-ram 2-10 * 100 kurrenti huwa 2500A, b'qawwa ta 'tisħin ta' 600W. Għalhekk, jekk is-circuit breaker jisħon aktar minn 400W, jikser il-bilanċ tat-temperatura u jikkawża żieda eċċessiva fit-temperatura. Jekk ma jkunx hemm disinn personalizzat għall-arranġament tar-ram, huwa diffiċli li tgħaddi ż-żieda fit-temperatura.

Il-partijiet li jgħaqqdu tal-kuntatti dinamiċi u statiċi ġewwa l-interruttur taċ-ċirkwit, kif ukoll il-kuntatti plug-in tal-interruttur taċ-ċirkwit li jista 'jinġibed, huma l-postijiet fejn il-ġenerazzjoni tas-sħana hija l-ogħla u mhux faċli biex tinħela. Manifatturi differenti għandhom teknoloġiji u proċessi differenti, u anke mudelli differenti tal-istess manifattur jiġġeneraw sħana differenti. Għalhekk, anki jekk l-istess sistema tal-busbar u l-qoxra tal-kabinett huma l-istess, iż-żieda fit-temperatura tkun ukoll differenti. Għalhekk, is-sostituzzjoni diretta mingħajr verifika sperimentali mhix rakkomandabbli.

Bħala manifattur tal-komponenti, huwa meħtieġ li verament tiddefinixxi l-prodotti skont il-parametri meħtieġa mill-istandards tal-kabinett standard tal-grilja nazzjonali. Ir-rekwiżiti għandhom jintlaħqu, bħall-ħajja elettrika u l-ħajja mekkanika, li għandhom jissodisfaw l-istandards. M'għandekx prestazzjoni ta 'parametri eċċessivament għolja, bħal Ics u Icu, b'rapport wieħed u komplut, aktar milli rapport tat-test ta' patchwork. Fuq il-bażi li jintlaħqu l-istandards, huwa meħtieġ li jkun hemm fehim ċar tal-vantaġġi u l-iżvantaġġi tas-circuit breaker tiegħu stess, speċjalment f'termini ta 'installazzjoni u użu. Huwa meħtieġ li jiġu pprovduti l-aħjar rakkomandazzjonijiet ibbażati fuq l-applikazzjoni tas-switchgear, bħal suġġerimenti għad-dissipazzjoni tas-sħana bbażati fuq is-sitwazzjoni tat-tisħin tiegħu stess, fejn jeħtieġ li jinfetħu toqob fuq il-ġenb u l-qiegħ, kif jikkoinċidu l-vireg ta 'konnessjoni, kif tiffissahom, eċċ., Sabiex tipprovdi soluzzjoni sħiħa għall-fabbrika sħiħa, imla l-prototip flimkien, u tlesti t-test tal-konnessjoni tal-grilja

LINK TAL-PRODOTT

http://www.switchgear-china.com/switchgear/low-voltage-switchgear/low-voltage-switchboard.html

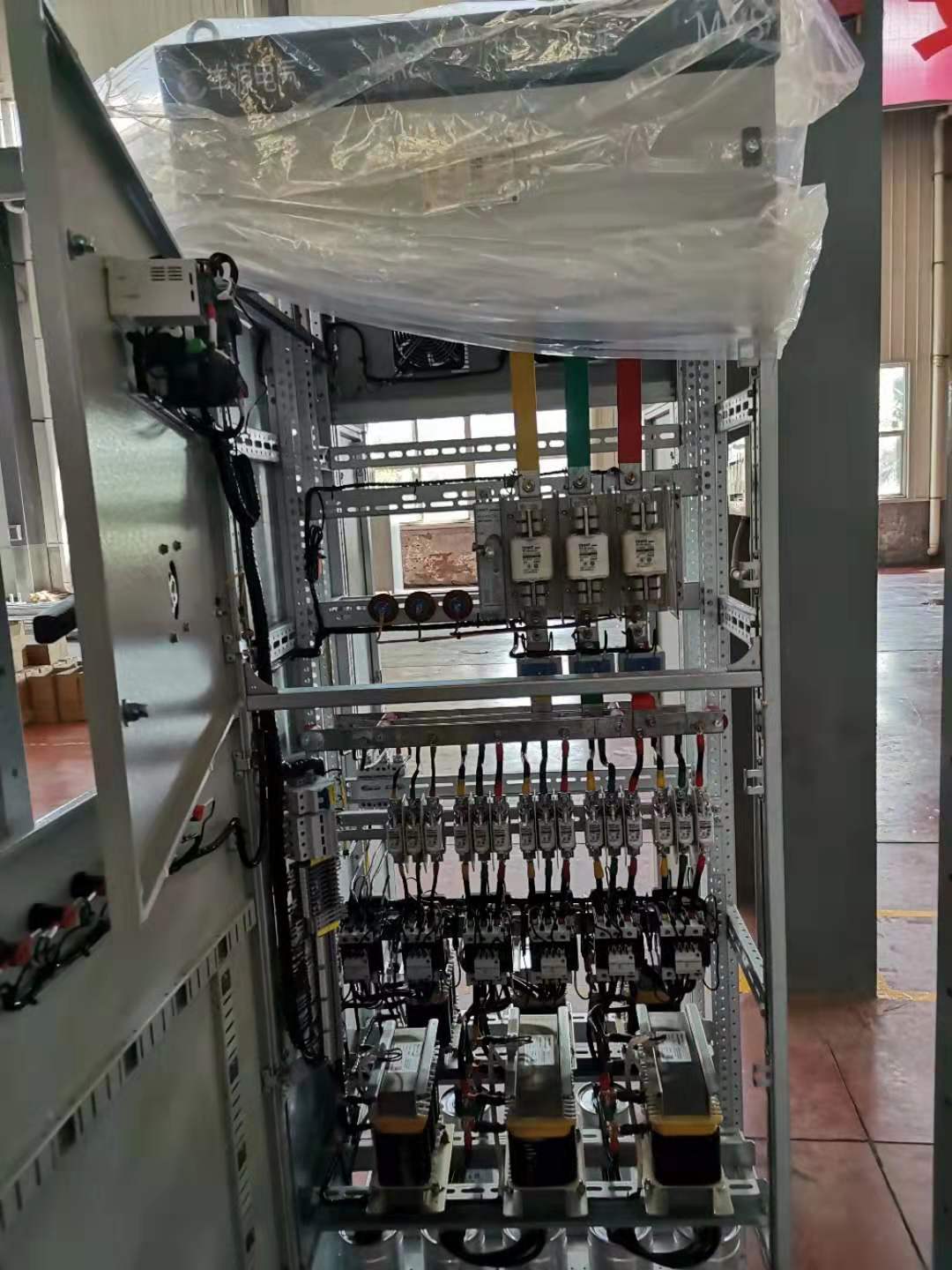

RITRAT TAL-PRODOTT
