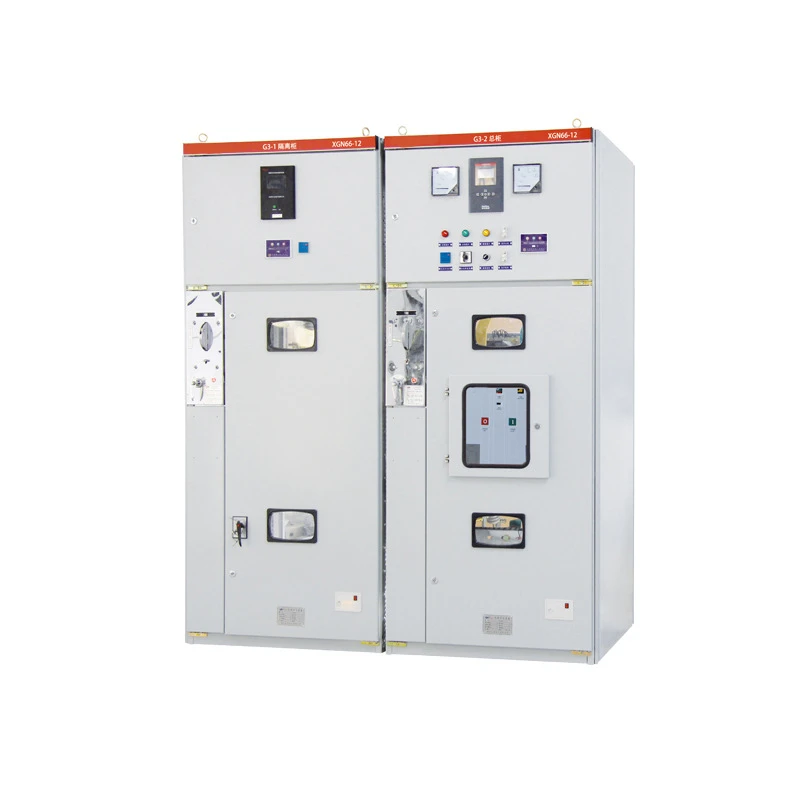

Unità Prinċipali taċ-Ċirku ta 'Vultaġġ Għoli ta' 11kv
XGN66-12 unità prinċipali fissa ta 'ċirku ta' vultaġġ għoli tat-tip ta 'kaxxa hija adattata biex tirċievi u tqassam l-enerġija elettrika f'sistema ta' 3.6-12kV b'żewġ fażijiet AC 50Hz. Huwa adattat għal postijiet ta 'tħaddim frekwenti u għat-trasformazzjoni ta' kabinetti tal-iswiċċ mgħammra bi swiċċijiet taż-żejt. Is-sistema tal-busbar hija...
Deskrizzjoni
XGN66-12 unità prinċipali fissa ta 'ċirku ta' vultaġġ għoli tat-tip ta 'kaxxa hija adattata biex tirċievi u tqassam l-enerġija elettrika f'sistema ta' 3.6-12kV b'żewġ fażijiet AC 50Hz. Huwa adattat għal postijiet ta 'tħaddim frekwenti u għat-trasformazzjoni ta' kabinetti tal-iswiċċ mgħammra bi swiċċijiet taż-żejt. Is-sistema busbar hija sistema busbar waħda u sistema segmentata busbar waħda.
| Deskrizzjoni | Unità | Speċifikazzjonijiet |
| Vultaġġ nominali | KV | 3.6 7.2 12 |
| Kurrent nominali | A | 630 1250 |
| Kurrent ta' tkissir ta' short-circuit nominali | kA | 20 25 31.5 |
| Kurrent nominali li jagħmel short-circuit | kA | 50 63 80 |
| Kurrent nominali li jiflaħ għal żmien qasir (4s rms) | kA | 20 25 31.5 |
| L-ogħla livell nominali li jiflaħ il-kurrent (l-ogħla livell) | kA | 50 63 80 |
| Vultaġġ li jiflaħ il-frekwenza tal-qawwa nominali (1min) | kV | 42 |
| Vultaġġ ta 'reżistenza għall-impuls tad-dawl nominali | kV | 75 |
| 1 min frekwenza qawwa jifilħu vultaġġ taċ-ċirkwit awżiljarju | kV | 2 |
| Grad ta' protezzjoni | IP3X | |
| Dimensjonijiet (W x D x H) | mm | 900 x 1000x2200 (Ġenerali) |
Struttura
Il-kabinett tal-iswiċċ huwa struttura ta 'kaxxa tal-metall magħluqa. L-iskeletru tal-kabinett huwa wweldjat bl-angolu ta 'l-azzar, u l-kabinett huwa maqsum f'kamra ta' circuit breaker, kamra tal-busbar, kamra tal-kejbil, kamra ta 'l-istrumenti, u l-kmamar huma separati minn pjanċi ta' l-azzar tal-metall.
Karatteristika ewlenija:
1. L-istruttura tal-kabinett hija immuntata, stabbli u affidabbli, u faċli biex tgħaqqad. Jista 'jifforma unità ta' provvista ta 'enerġija tan-netwerk taċ-ċirku u diversi metodi ta' wajers.
2. Daqs żgħir, piż ħafif, footprint żgħir, faċli biex tinstalla.
3. L-unità prinċipali taċ-ċirku għandha tliet diviżorji sikuri u indipendenti: kamra tal-busbar, kamra tas-swiċċ u kompartiment tal-istrumenti. Il-kabinett speċifiku u kull komponent għandhom ertjar ta 'sikurezza affidabbli biex jiżguraw is-sigurtà personali tal-operaturi u l-ħaddiema tal-manutenzjoni.
4. L-unità prinċipali taċ-ċirku tista 'tkun mgħammra bi swiċċijiet tat-tagħbija bħal FN12-12D u FN25-12D.
5. L-interlock mekkaniku huwa avvanzat u affidabbli, u jissodisfa bis-sħiħ ir-rekwiżiti ta '"ħames protezzjonijiet".
Ċertifikati
Ippakkjar u Kunsinna
Ġeneralment, se nużaw imballaġġ tal-injam adattat għat-trasport fuq distanzi twal bħat-trasport bil-baħar. Nistgħu wkoll tippersonalizza l-ippakkjar speċjali skond il-ħtiġijiet tal-klijenti.
Jekk għandek bżonn il-prodotti tagħna, jekk jogħġbok ħallina messaġġ, aħna se nikkuntattjawk kemm jista 'jkun malajr wara li nirċievuh.
