KYN61-40.5 40.5kV Metall Insulat bl-Arja-Switchgear miksi

Tifsira tal-mudell

Ħarsa ġenerali tal-prodott

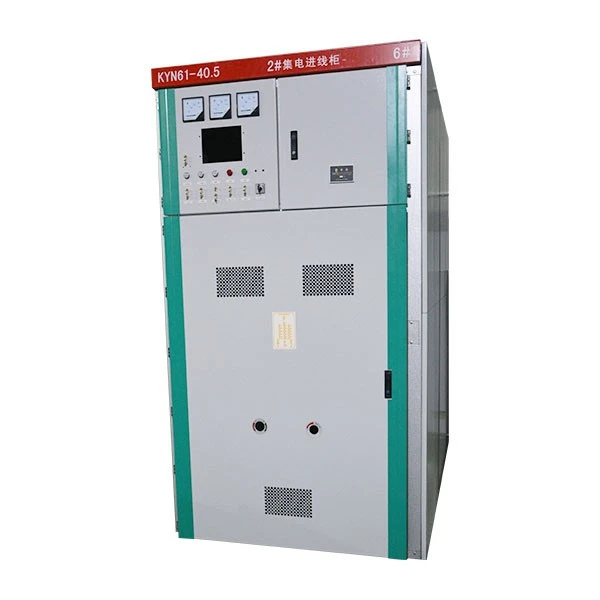

KYN61-40.5 switchgear jipprovdi pjattaforma tal-metall-magħluqa, kompartimentalizzata għal distribuzzjoni ta' vultaġġ medju-b'vultaġġ stmat ta' 40.5kV. Is-circuit breaker tal-vakwu li jista 'jiġi rtirat jista' jiġi speċifikat għal funzjonijiet ta' panel li jidħlu, ħerġin, transformer-feeder, xarabank-coupler u proġett ieħor-definiti. Il-klassifikazzjonijiet taċ-ċirkwit prinċipali, il-protezzjoni, il-metraġġ, l-enerġija awżiljarja u l-interfaces tal-komunikazzjoni huma ffinalizzati waqt reviżjoni teknika.

L-arranġament tal-kabinett jifred iċ-ċirkwit-breaker, il-busbar, il-kejbil u ż-żoni tal-kontroll tal--vultaġġ baxx biex jappoġġjaw tħaddim, spezzjoni u manutenzjoni siguri. Xaters, arranġamenti ta' swiċċ ta' l-ert-u interlocks mekkaniċi/elettriku huma kkonfigurati skont l-iskema approvata. Il-loġika finali tal-interlock u l-kundizzjonijiet tal-aċċess huma kkonfermati fit-tpinġijiet tal-proġett.

Karatteristiċi Ewlenin

·Circuit breaker tal-vakwu li jista 'jiġri b'servizz definit, pożizzjonijiet tat-test/skonnettjat u ta' manutenzjoni, soġġett għad-disinn tal-interruttur magħżul.

·Kompartimentalizzazzjoni miksija-tal-metall għaż-żoni tal-kontroll tal-breaker, busbar, cable u ta' vultaġġ baxx-.

·Funzjonijiet awtomatiċi ta 'shutter u interlocking iddisinjati biex inaqqsu l-iżbalji operattivi komuni.

·Proġett-speċifiku ta' CT, VT, kejl, relay ta' protezzjoni, enerġija awżiljarja u interfaces SCADA.

·Inġinerija tal-linja mill-SLD tal-klijent, l-iskeda tal-pannelli u r-rekwiżiti tad-dħul tal-kejbil-.

·Arranġament ġenerali, skematiċi sekondarji u dokumentazzjoni tal-istadju tal-ordni-ppreparati għall-approvazzjoni.

Data Teknika

Il-valuri li ġejjin jiddefinixxu l-linja bażi tal-websajt standard attwali. Il-valuri finali garantiti japplikaw biss għall-offerta approvata, it-tpinġijiet u d-dokumenti tal-kuntratt.

Parametru	Linja bażi tal-websajt
Mudell	KYN61-40.5
Tip ta' switchgear	Switchgear miksi bl-arja ta' ġewwa-iżolati, li jista' jiġi rtirat-
Vultaġġ nominali	40.5 kV
Frekwenza ratata	50 Hz
Kurrent nominali	Sa 2000 A; prinċipali finali-kurrenti tax-xarabank u alimentatriċi minn lineup approvat
Kurrent nominali ta' tkissir ta' ċirkwit qasir-	Sa 31.5 kA
Qasir{0}}ħin jiflaħ kurrent	31.5 kA għal 4 s
L-ogħla livell nominali li jiflaħ il-kurrent	80 kA
Kurrent nominali li jagħmel ċirkwit qasir-	80 kA quċċata
Vultaġġ li jiflaħ il-frekwenza tal-qawwa{0}	95 kV, 1 min
Impuls sajjetti jifilħu vultaġġ	185 kV quċċata
Protezzjoni tal-kompartiment	IP4X; protezzjoni tal-partizzjoni interna IP2X bil-bieb tal-kompartiment rilevanti miftuħ, soġġett għall-konfigurazzjoni approvata finali
Tip ta' circuit breaker	Circuit breaker tal-vakwu li jista 'jinġibed; għamla u mudell ikkonfermati waqt reviżjoni teknika
Provvista awżiljarja/kontroll	Proġett-speċifiku; DC 220 V intuża fil-konfigurazzjoni ttestjata dokumentata
Servizz standard ambjentali	−15-il grad sa +40 grad
Altitudni ta 'installazzjoni standard	Inqas minn jew ugwali għal 1000 m 'il fuq mil-livell tal-baħar
Dimensjonijiet	Panel- u skema-speċifiku; ikkonfermat fuq it-tpinġija tal-arranġament ġenerali approvat
Dħul u terminazzjoni tal-kejbil	Proġett-speċifiku skont id-dejta tal-kejbil u t-tqassim approvat

Funzjonijiet Tipiċi tal-Panel

Funzjoni tal-panel	Rwol tipiku
Feeder deħlin	Jirċievi enerġija mill-utilità, transformer jew switchgear upstream; protezzjoni, kejl u data CT huma speċifiċi għall-proġett-.
Line feeder ħierġa	Tqassam l-enerġija għal substations downstream, tagħbijiet tal-proċess jew alimentaturi tad-distribuzzjoni.
Feeder tat-trasformaturi	Jikkontrolla u jipproteġi ċirkwit tat-transformer ibbażat fuq il-klassifikazzjoni tat-transformer, il-grupp tal-vettur u l-filosofija tal-protezzjoni.
Bus coupler / sezzjoni tal-karozzi tal-linja	Tgħaqqad jew taqsam il-gruppi tal-busbars skont l-arranġament tal-karozzi tal-linja u s-sekwenza operattiva approvati.
PT / pannell tal-metraġġ	Jipprovdi funzjonijiet ta' kejl tal-vultaġġ, kejl jew vultaġġ tax-xarabank-meta meħtieġ mill-SLD.
Awżiljarju / pannell tal-kontroll	Tintegra l-funzjonijiet ta' kontroll, avviż, komunikazzjoni jew stazzjon definiti mill-proġett.

Għażliet ta' Konfigurazzjoni u Protezzjoni

Is-switchgear jista 'jiġi mfassal b'circuit breakers tal-vakwu approvati mill-proġett-, transformers tal-kurrent u tal-vultaġġ, relays ta' protezzjoni, meters, surge arresters, swiċċijiet tal-ert u apparat awżiljarju. Marki tal-komponenti, proporzjonijiet, klassijiet ta 'preċiżjoni, piżijiet, kwantitajiet ewlenin CT, funzjonijiet ta' relay, vultaġġ ta 'kontroll u protokoll ta' komunikazzjoni għandhom jiġu ddikjarati fl-inkjesta jew miftiehma waqt kjarifika teknika. Is-sostituzzjonijiet ekwivalenti jsiru biss bl-approvazzjoni tal-klijent.

Kundizzjonijiet Operattivi u Inġinerija Reġjonalig

Servizz standard fuq ġewwa

Il-linja bażi standard tal-websajt hija temperatura ambjentali ta' −15 grad sa +40 grad u altitudni ta' installazzjoni li ma taqbiżx l-1000m. Il-kamra tal-installazzjoni għandha tkun adattata għal tagħmir elettriku ta 'ġewwa u protetta minn kondensazzjoni anormali, gassijiet korrużivi, trab eċċessiv, vibrazzjoni u kundizzjonijiet oħra barra l-ispeċifikazzjoni tal-proġett miftiehma.

Ir-Russja, is-CIS u l-Ewrażja usa'

Għal proġetti ta'-klima kiesħa u ta'-utilità lokali, iddikjara t-temperaturi minimi operattivi ta' barra u ta' ġewwa, il-filosofija tat-tisħin u l-ventilazzjoni, l-altitudni, il-livell sismiku, il-kundizzjonijiet tat-tniġġis, il-kontroll tat-temperatura tal-bini, il-lingwaġġ tad-dokument meħtieġ u l-istandards applikabbli jew id-dokumenti ta' konformità. Servizz taħt -15-il grad mhuwiex parti mill-klassifikazzjoni standard tal-websajt u jeħtieġ evalwazzjoni teknika u, fejn fattibbli, disinn speċjali. Kwalunkwe riżultat ta' regolament EAC-, GOST{- jew lokali-għandu jiġi kkonfermat għall-proġett speċifiku qabel il-kwotazzjoni.

l-Afrika u l-Lvant Nofsani

Għal postijiet ta'-ambjent għoli, trab, kostali jew-altitudni għolja, ipprovdi t-temperatura ta' ġewwa massima, altitudni, umdità, trab u melħ-kondizzjonijiet ta' kontaminazzjoni, arranġament ta' tkessiħ u protezzjoni meħtieġa għall-għeluq. Kundizzjonijiet 'il fuq minn +40 grad jew 1000m jistgħu jeħtieġu reviżjoni termali, derating, reviżjoni tal-insulazzjoni jew disinn speċjali.

Standards, Ittestjar u Dokumentazzjoni

Is-switchgear offrut jiġi rivedut kontra l-ispeċifikazzjoni tal-proġett u l-IEC, GB jew standards oħra maqbula applikabbli. L-istandard eżatt, l-edizzjoni u l-ambitu tad-dokument tal-konformità-huma kkonfermati fl-offerta kummerċjali u teknika; m'għandhomx jiġu dedotti mill-isem tal-mudell biss.

Dokumentazzjoni tat-test ta'-parti terza-hija disponibbli għal konfigurazzjoni ta' switchgear ta' 40.5kV, 2000A u 31.5kA. L-ambitu tar-rapport applikabbli huwa kkonfermat waqt reviżjoni teknika. Ir-rekwiżiti ta' spezzjoni ta' rutina u ta' ttestjar tal-ordni-stadju huma miftehma għall-lineup offrut, u d-dokumentazzjoni tal-proġett tista' tinkludi tpinġijiet approvati, skematiċi sekondarji, manwali u rekords tat-test kif speċifikat fil-kuntratt.

Dimensjonijiet, Installazzjoni u Interfaces

Il-wisa ', il-fond u l-għoli tal-kabinett ivarjaw skond il-funzjoni tal-pannell, arranġament tal-busbar, għażla tal-interruttur, terminazzjoni tal-kejbil, arranġament CT/VT u spazju vojt intern. Fengyuan Power toħroġ tpinġija ta' arranġament ġenerali speċifiku tal-proġett-li juri l-lineup, il-fetħiet tal-pedament, iż-żoni tad-dħul tal-kejbil-, is-sezzjonijiet tat-trasport, it-tneħħija tal-manutenzjoni u l-punti tal-interface. Tifinalizzax is-switchroom jew il-fondazzjoni ċivili minn dimensjoni ta' katalgu ġeneriku.

Applikazzjonijiet

·Utilità u substazzjonijiet industrijali

·Impjanti tal-enerġija u substazzjonijiet tal-ġbir tal-enerġija rinnovabbli-

·Minjieri, metalli, siment, żejt u gass, u industriji tal-proċess

·Infrastruttura, ilma u sistemi kbar ta’ enerġija kummerċjali jew istituzzjonali

·Proġetti ta’ distribuzzjoni ta’ 33kV u 35kV li jeħtieġu tagħmir ta’ ġewwa tal-klassi 40.5kV-

Għaliex Fengyuan Power

Imwaqqfa fl-2010, Fengyuan Power timmanifattura tagħmir tad-distribuzzjoni tal-enerġija f'Henan, iċ-Ċina u tappoġġja proġetti internazzjonali b'inġinerija tal-applikazzjoni u dokumentazzjoni tal-ordnijiet. Għall-proġetti KYN61-40.5, it-tim jista' jirrevedi d-dijagramma ta'-linja waħda, jipprepara panel-bi-proposta ta' panel u jikkoordina arranġament ġenerali u tpinġijiet sekondarji għall-approvazzjoni. Iċ-ċertifikati tas-sistema ta' ġestjoni tal-kumpanija-u l-kredenzjali tal-manifattura huma disponibbli separatament; il-konformità tal-prodott u l-applikabbiltà tad-dokumenti tat-test-għadhom il-konfigurazzjoni- u speċifiċi għall-kuntratt.

Esplora tagħmir relatat:switchgear ta'-vultaġġ għoliucircuit breakers tal-vakwu ta 'ġewwa. Il-kompatibilità finali tal-komponenti hija kkonfermata fl-offerta teknika.

FAQ

1. X'inhu switchgear KYN61-40.5?

KYN61-40.5 hija pjattaforma ta 'switchgear miksija bil-metall ta' ġewwa, iżolata bl-arja-rtirabbli, ratata għal 40.5kV. Jintuża biex jirċievi, jiddistribwixxi, jikkontrolla u jipproteġi l-enerġija f'substazzjonijiet u netwerks industrijali.

2. Għaliex jintuża switchgear ta '40.5kV f'sistema ta' 35kV?

Netwerk ta '35kV huwa komunement imqabbel ma' tagħmir fil-klassi ta 'vultaġġ-ratat 40.5kV sabiex il-livell ta' insulazzjoni tat-tagħmir ikopri l-ogħla vultaġġ tas-sistema u rekwiżiti ta' koordinazzjoni-l-insulazzjoni. L-għażla finali ssegwi l-utilità applikabbli u l-istandard tal-proġett.

3. Jista 'jintuża KYN61-40.5 f'sistema ta' 33kV?

Iva, jista' jintgħażel għal proġett ta' 33kV meta l-istudju tas-sistema, il-koordinazzjoni tal-insulazzjoni u l-ispeċifikazzjoni tal-klijent jitolbu tagħmir tal-klassi 40.5kV-. Ibgħat l-SLD u l-parametri tas-sistema għall-konferma.

4. X'inhuma l-livelli ta' kurrent nominali u ta' short-circuit huma disponibbli?

Il-linja bażi attwali tal-websajt hija sa 2000A, b'kurrent nominali ta' tkissir ta' ċirkwit qasir-sa 31.5kA u kurrent li jiflaħ-ħin qasir ta' 31.5kA għal 4s. Il-klassifikazzjoni finali hija kkonfermata għal kull panel u sezzjoni tal-busbar.

5. Liema tipi ta 'pannelli jistgħu jiġu fornuti?

Funzjonijiet tipiċi jinkludu linja li tidħol, ħierġa, alimentatriċi tat-transformer, coupler tal-karozzi tal-linja jew sezzjoni tal-karozzi tal-linja, PT/metering u pannelli awżiljarji speċifiċi tal-proġett-. Il-formazzjoni finali hija żviluppata mill-SLD approvat u l-iskeda tal-panel.

6. Id-disinn standard huwa adattat taħt -15-il grad?

Il-firxa standard tas-servizz tal-websajt hija minn −15-il grad sa +40 grad . Is-servizz ta' temperatura aktar baxxa-jeħtieġ evalwazzjoni teknika tal-kamra tal-installazzjoni, ħiters, materjali, mekkaniżmi, awżiljarji u standard lokali meħtieġ. Disinn speċjali huwa kkonfermat biss fl-offerta tal-proġett.

7. Is-switchgear jista 'jiġi fornut għal proġetti tar-Russja jew tas-CIS?

Fengyuan Power jista 'jevalwa r-Russja, is-CIS u r-rekwiżiti usa' tal-proġett Eurasian. L-inkjesta għandha tidentifika l-istandards applikabbli, ir-regolamenti tekniċi lokali, l-aspettattivi ta' konformità-dokument, il-lingwa, il-klima, ir-rekwiżiti sismiċi u ta' utilità. L-ambitu relatat ma' EAC- jew GOST-huwa kkonfermat proġett b'proġett u mhux implikat mill-isem tal-mudell.

8. Id-dimensjonijiet tal-kabinett huma ffissati?

No. Id-dimensjonijiet ivarjaw skond il-funzjoni tal-pannell, breaker, busbar, arranġament CT/VT, dħul tal-kejbil u awtorizzazzjonijiet tal-proġett. Uża t-tpinġija tal-arranġament ġenerali tal-proġett approvat għad-disinn ċivili u switchroom.

9. Liema dokumentazzjoni tat-test hija disponibbli?

Id-dokumentazzjoni tat-test ta'-parti terza-hija disponibbli għal konfigurazzjoni speċifika ta' 40.5kV, 2000A u 31.5kA. L-applikabilità tagħha, flimkien mad-dokumentazzjoni ta' rutina-test u spezzjoni għall-ordni, tiġi riveduta waqt kjarifika teknika.

10. Liema informazzjoni hija meħtieġa għal kwotazzjoni?

Ipprovdi d-dijagramma ta'-linja waħda, il-kwantitajiet u l-funzjonijiet tal-pannelli, il-vultaġġ nominali, il-frekwenza, il-kurrent nominali, il-livell u t-tul ta' ċirkwit qasir-, id-dejta CT/VT, ir-rekwiżiti tal-protezzjoni, il-vultaġġ awżiljarju, il-kundizzjonijiet tas-sit, l-istandards, il-pajjiż tad-destinazzjoni u r-rekwiżiti tal-kunsinna.
