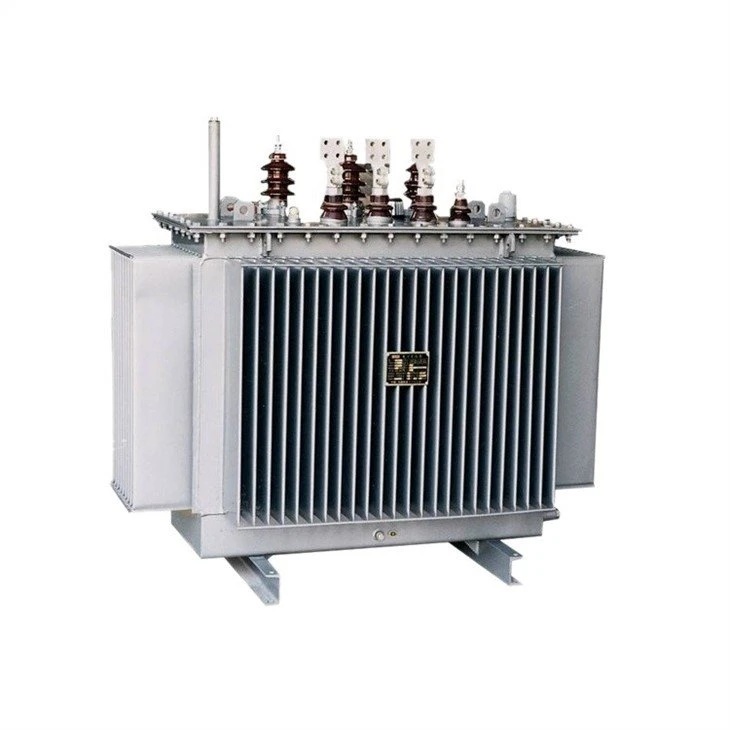

10kv Transformer Mgħaddas Żejt

10kv Transformer Mgħaddas Żejt

It-transformer mgħaddas fiż-żejt jintuża l-aktar bħala tagħmir elettriku għat-trażmissjoni tal-enerġija f'impjanti tal-enerġija, stazzjonijiet ta 'trasmissjoni u distribuzzjoni tal-grilja tal-enerġija, u substazzjonijiet industrijali u kummerċjali.

1, X'inhu transformer mgħaddas fiż-żejt?

Transformer mgħaddas fiż-żejt, magħruf ukoll bħala transformer mgħaddas fiż-żejt, huwa apparat tat-transformer li juża t-tkessiħ taż-żejt biex inaqqas it-temperatura tat-transformer. B'differenza transformers niexfa, il-korp prinċipali ta 'transformer mgħaddas fiż-żejt huwa installat f'tank taż-żejt tal-azzar iwweldjat mimli b'żejt iżolanti. Meta transformer mgħaddas fiż-żejt ikun qed jaħdem, is-sħana mill-coil u l-qalba tal-ħadid l-ewwel tiġi kkonvertita f'żejt iżolanti u mbagħad f'mezz li jkessaħ. Skont il-kapaċità, jista 'jinqasam fi transformer mgħaddas li jkessaħ Ħieles u transformer mgħaddas li jkessaħ bl-arja sfurzata.

2, L-istruttura u l-prinċipju tax-xogħol tat-trasformaturi mgħaddsa fiż-żejt

It-trasformaturi mgħaddsa fiż-żejt huma strutturalment simili għat-trasformaturi Huwa wieħed mit-tipi ta 'transformers ikklassifikati skond il-forma ta' insulazzjoni tal-qalba tal-ħadid. Għalhekk, għandu karatteristiċi rikonoxxibbli ta 'koljaturi mgħaddsa taż-żejt, li jistgħu jnaqqsu l-mappa tas-sħana tat-tagħmir ġewwa.

Il-komponenti bażiċi tat-tip mgħaddas taż-żejt huma komposti minn qlub manjetiċi, stralċ, u bushings. Il-qalba manjetika tipprovdi mogħdija għall-fluss manjetiku. L-istralċ joħloq kamp manjetiku li jikkonsisti f'coil konduttur imdawwar madwar qalba tal-ħadid u iżolat b'barriera tal-kartun u saff ta 'lqugħ. Il-ħxuna tas-saff tal-insulazzjoni tal-istralċ tiżdied maż-żieda fil-vultaġġ. Il-boxxla tgħaqqad l-istralċ tat-transformer mas-substation.

It-trasformaturi tat-tip taż-żejt jintużaw għad-distribuzzjoni tal-enerġija jew substations. Il-qalba u l-coils tagħhom huma mgħaddsa fiż-żejt, li jista 'jiksaħ u jiżola. Iż-żejt jiċċirkola permezz tal-pajpijiet fil-coil u madwar il-kolja u l-komponenti tal-qalba tal-ħadid permezz tal-konvezzjoni. Iż-żejt jitkessaħ esternament mit-tank tal-fjuwil f'valuri nominali baxxi, u minn radjatur imkessaħ bl-arja-b'valuri nominali għoljin.

3, Tipi ta 'transformers mgħaddsa fiż-żejt

Hemm żewġ tipi ewlenin ta' transformers mgħaddsa fiż-żejt: transformer ta'-fażi waħda u transformer ta' tliet-fażi.

A. Transformer mgħaddas fiż-żejt ta 'fażi waħda

B. Transformer mgħaddas biż-żejt bi tliet-fażijiet

4, Għan li tuża transformers mgħaddsa fiż-żejt

Transformers tat-tip taż-żejt jistgħu jiġu installati fuq l-art, bażi, jew arblu għall-użu fil-beraħ. Huma jipprovdu prestazzjoni effiċjenti f'diversi applikazzjonijiet, inklużi netwerks ta 'trażmissjoni u distribuzzjoni, ġenerazzjoni ta' enerġija rinnovabbli, u industriji żgħar.

It-transformer taż-żejt għandu kapaċità enormi, għalhekk se jiffranka ħafna elettriku, jimminimizza t-telf tal-enerġija, jiffranka l-enerġija u jnaqqas l-ispejjeż tal-utent. Mhux dan biss, iż-żejt fil-magna jista 'wkoll jiksaħ il-qlub tal-wajer intern, u b'hekk itejjeb id-durabilità u l-prestazzjoni elettrika tat-tagħmir tat-transformer.

5, Prekawzjonijiet għall-użu ta ' transformers mgħaddsa żejt-

1. It-trasformaturi mgħaddsa fiż-żejt jużaw iż-żejt għat-tħaddim, għalhekk il-kwalità taż-żejt se taffettwa b'mod sinifikanti l-ħajja u s-sigurtà tat-transformer.

2. Waqt l-użu, huwa meħtieġ li tispezzjona u żżomm regolarment is-sistema tat-transformer biex tiżgura t-tħaddim normali u sikur tal-magna. Inkella, hemm riskju għoli ta 'problemi u periklu estrem.

3. L-iskart iġġenerat mill-pitrolju huwa suxxettibbli li jniġġes l-ambjent u jaffettwa l-ħajja tan-nies tal-madwar. Għalhekk, ir-rimi gradwali tal-iskart huwa importanti wkoll

Traduzzjoni pour : Transfo H61 20KV 160kVA B2

H61 Transformer 15(20)kV 160kVA B2

Transformer tad-distribuzzjoni MV/LV bi tliet fażijiet b'koljaturi MV u LV f'qawwa tar-ram ferita P=160KVA

- Konformità: NFC 52 100 - 52 112 u 52 113 standard jew ekwivalenti fis-sustanza

- Tkessiħ naturali: ONAN

- Aġġustament tal-vultaġġ MV: billi titfi +/- 5% f'ħames (5) pożizzjonijiet

- Tip: fuq il-post H61

- Qawwa nominali: 160KVA

- Vultaġġ nominali primarju: 20,000V ± 5%

- Vultaġġ sekondarju: 410V mitfi-tagħbija bejn il-fażijiet / 240V bejn il-fażi u newtrali

- Frekwenza: 50Hz

- Vultaġġ ta' ċirkwit qasir-: 4%

- Ebda-telf ta' tagħbija inqas minn jew ugwali għal 300W

- Telf ta' tagħbija inqas minn jew ugwali għal 2000W

- Akkoppjar: Dyn11 b'output newtrali

- MV u LV crossings: fil-porċellana

1. Vultaġġ nominali: 6.3kV, 10kV, 11kV, 15kV, 20kV, 22kV, 33kV, 35kV, eċċ.

2. Kapaċità tal-qawwa nominali: 10kVA-2500KVA, eċċ.

3. Żewġ stralċ jew tliet stralċ

4. Meta tbiddel il-vit ta' vultaġġ-tagħbija jew bla-tagħbija

5. Frekwenza: 50HZ /60HZ

6. Grupp ta 'vettur: Dyn11, Yyn0, Ynd11 jew oħrajn

7. Tkessiħ: ONAN/ONAF/OFFAF

Karatteristiċi strutturali tat-transformer mgħaddas fiż-żejt:

1.Qalba tal-ħadid:

Il-qalba tal-ħadid hija magħmula minn qamħ ferromanjetiku ta'-permeabilità għolja-orjentat kiesaħ-folja tal-azzar tas-silikon irrumblat.

2. Tkebbib:

L-istralċ jadotta tkebbib korrugat madwar il-passaġġ taż-żejt, l-ebda proċess ta 'tgħaddis taż-żebgħa, u t-twaħħil tat-tejp li jissikkar. Il-koljaturi huma kollha coils konċentriċi. L-istralċ ta '-vultaġġ għoli għandu vit li jikkorrispondi għar-rekwiżit tal-vultaġġ tal-vit u jwassal għall-iswiċċ tal-vit. Is-swiċċ huwa installat fuq il-qoxra tal-kaxxa, u l-vultaġġ tal-vit jista 'jinbidel biss wara li tinqata' l-provvista tal-enerġija.

3 Apparat ta 'protezzjoni sħiħa:

It-trasformaturi ta '10 ~ 2000kVA huma mgħammra b'valvi ta' ħelsien tal-pressjoni.

Skont ir-rekwiżiti tal-utent, jista 'jiġi installat relay tal-gass b'terminals tal-allarm u tal-vjaġġ.

4. Apparat li jkejjel it-temperatura taż-żejt:

It-transformer huwa mgħammar b'sokit ta 'tubu ta' termometru tal-ħġieġ. Is-sokit tat-tubu huwa ssettjat fuq in-naħa ta 'fuq tat-tank taż-żejt u jestendi fiż-żejt b'120±10mm;

Termometru tas-sinjal ta 'barra immuntat fuq trasformatur;

5. Tank taż-żejt tat-trasformaturi:

It-tank taż-żejt tat-transformer huwa magħmul minn ħitan korrugati, u l-wiċċ huwa sprejjat bit-trab u l-film taż-żebgħa huwa sod. Is-sink tas-sħana korrugat mhux biss għandu funzjoni ta 'tkessiħ, iżda għandu wkoll funzjoni ta' "nifs". L-elastiċità tas-sink tas-sħana korrugat tista 'tikkumpensa għall-bidla fil-volum taż-żejt tat-transformer ikkawżat minn żieda u tnaqqis fit-temperatura. Għalhekk, it-transformer kompletament issiġillat m'għandu l-ebda konservatur taż-żejt, li jnaqqas l-għoli ġenerali tat-transformer;

Meta t-transformer jiġi ppakkjat, jintuża proċess ta 'injezzjoni taż-żejt bil-vakwu biex tneħħi kompletament l-umdità fit-transformer. Iż-żejt tat-transformer ma jiġix f'kuntatt mal-arja, li effettivament jipprevjeni l-ossiġnu u l-umdità milli jinvaduh it-transformer, li jista 'jwassal għad-deterjorazzjoni tal-prestazzjoni tal-insulazzjoni tat-transformer u t-tixjiħ taż-żejt tat-transformer. Għalhekk, mhux meħtieġ li jsiru testijiet tal-kampjuni taż-żejt fuq bażi regolari.

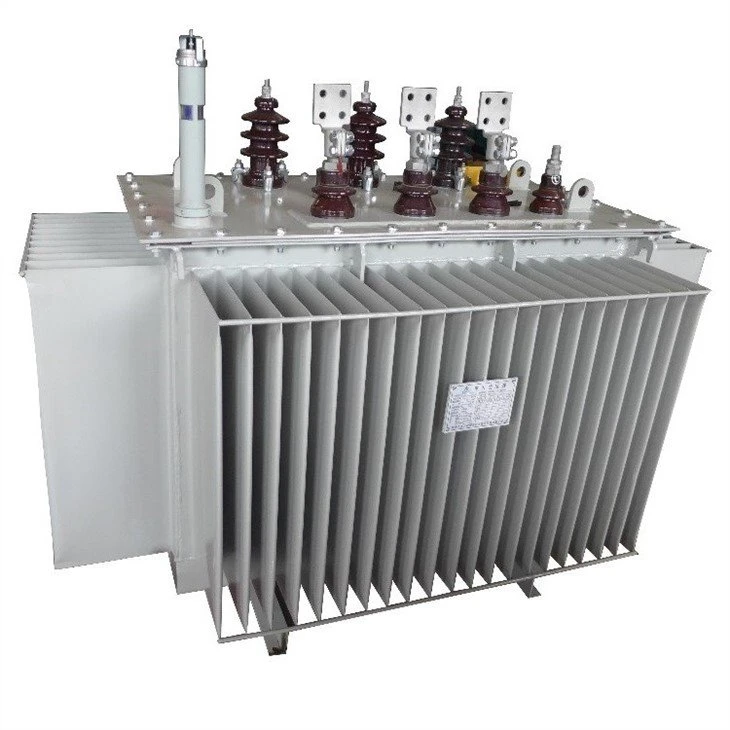

RITRAT TAL-PRODOTT

WORKSHOP FABBRIKANTI

Ippakkjar u kunsinna

WIRJA

FAQ

Q5: OEM/ODM huwa disponibbli?

A: Iva, huwa! Il-prodotti tagħna jistgħu jiġu Personalizzati. Għandna timijiet ta 'disinn u inġiniera, nistgħu nippersonalizzaw il-prodotti skont it-tpinġija jew ir-rekwiżiti tal-klijenti.

Q6: Inti manifattur jew kumpanija kummerċjali?
A: Aħna fabbrika, Bħala manifattur 100% professjonali b'esperjenza ta 'manifattur ta' 20 sena, nistgħu nipproduċu prodotti skont il-ħtiġijiet tal-klijenti u nistgħu wkoll nikkontrollaw il-kwalità tal-prodotti 100%.

Q7: Jista' jiġi nnegozjat il-prezz?

A: Iva, il-prezz huwa negozjabbli. Jista 'jinbidel skond il-kwantità jew il-pakkett tiegħek

Q8: Kif dwar l-ispezzjoni?

A: Għandna s-sistema ta 'spezzjoni kollha mill-materja prima sal-prodotti finali jinkludu test ta' żieda fit-temperatura, test tat-tip tal-konduttur tat-test tal-bexx tal-melħ, test tal-ħajja mekkanika.

Q9: X'inhu t-termini tal-ħlas?

A: TT, Paypal, Western Union, assigurazzjoni tal-kummerċ ta 'Alibaba u L/C hija aċċettabbli . 30% T/T bil-quddiem, bilanċ ta' 70% qabel il-ġarr.

Q10: X'inhu s-servizz offrut mill-kumpanija?

A: Għandna t-tim ta 'inġinier professjonali li jista' jiddisinja u jiżviluppa l-moffa biex jasal rekwiżit differenti tal-klijent.

Għandna wkoll it-tim tal-bejgħ biex noffru servizz tajjeb minn qabel-bejgħ għal wara-bejgħ.

Dan il-prodott huwa ġeneralment personalizzat.

Aħna manifattur u għandna dipartiment tekniku professjonali li jista 'jiddisinja u jipprovdi soluzzjonijiet skont il-ħtiġijiet tal-klijenti.

Jekk jogħġbok ikkuntattja lill-persunal tal-bejgħ tagħna biex tikseb tpinġijiet tad-disinn

Hawn huma l-eżempji tal-klijenti tagħna għar-referenza tiegħek

Klijenti Russi

Folja tad-Data N grad 1-A: Transformer H61 20kV/400V ta' 100kVA

JEKK GĦANDEK BŻONN AKTAR DETTALJI, JEKK JOGĦĠBOK ĦOSS B'XEJN IKUNTATTJUNA
