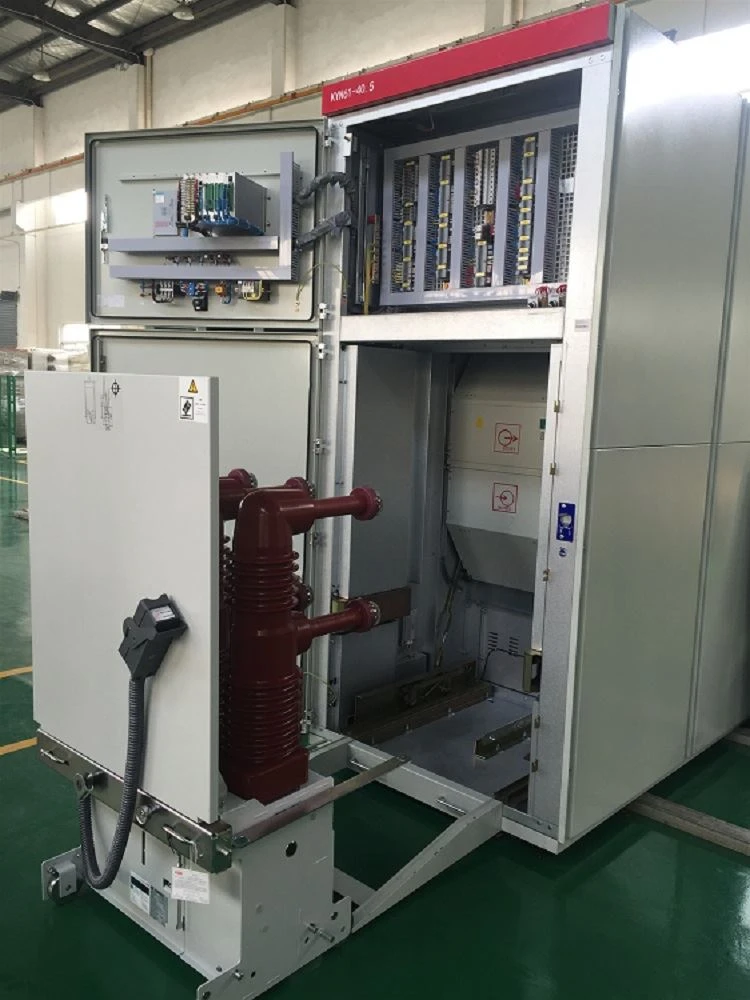

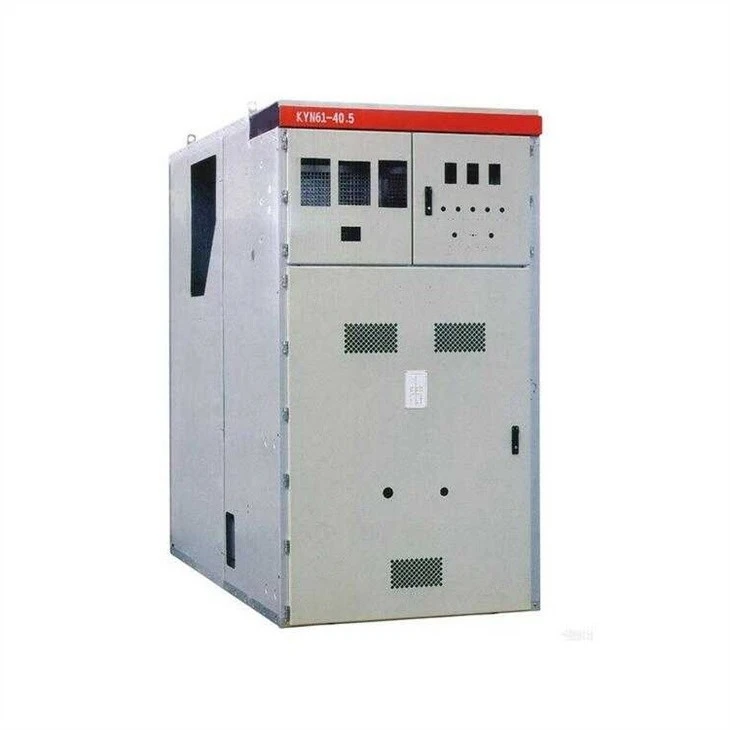

40.5kv Metal Armored Switchgear

Switchgear armat tal-metall KYN61-40.5 huwa ddisinjat skont is-switchgear armat magħluq tal-metall f'GB3906-2006. Huwa adattat għal vultaġġ nominali AC bi tliet fażijiet 40.5kV, sistema ta 'enerġija ta' frekwenza nominali 50Hz. Jintuża biex tirċievi u tqassam l-enerġija elettrika u tikkontrolla, tipproteġi u tiskopri ċirkwiti.

Speċifikazzjonijiet tekniċi

Vultaġġ nominali (KV): 40.5

Vultaġġ li jiflaħ għall-frekwenza tal-enerġija (KV): 95 (1min)

Vultaġġ li jiflaħ għall-impuls (KV): 185

Frekwenza nominali: 50Hz

Kurrent nominali (A): 1250/1600/2000

Kurrent nominali ta 'stabbiltà termika (KA 4S): 25 / 31.5 / 40

Kurrent nominali ta 'stabbiltà dinamika (KA): 63/80

Kurrent nominali ta 'tkissir ta' short-circuit (KA): 25 / 31.5 / 40

Kurrent nominali ta 'produzzjoni ta' short-circuit (KA): 63/80

Vultaġġ nominali (V) tal-ftuħ u l-għeluq u ċirkwiti awżiljarji DC: 24, 36, 48, 60, 110, 220, AC: 110, 220

Livell ta 'protezzjoni: IP3X

Uża kundizzjonijiet ambjentali

(1) Kundizzjonijiet ambjentali normali

1. Il-limitu ta 'fuq tat-temperatura ta' l-arja ambjentali: +40 ​​℃, il-limitu l-aktar baxx: -10 ℃, u t-temperatura medja ta 'kuljum ma taqbiżx il-35 ℃;

2. L-altitudni ma taqbiżx l-1000m;

3. It-temperatura ambjentali relattiva mhijiex aktar minn 95% kuljum, u l-medja ta 'kull xahar mhix aktar minn 90%;

4. L-intensità tat-terremot ma taqbiżx it-8;

5. Il-valur medju ta 'kuljum tal-pressjoni tal-fwar tal-ilma ma jaqbiżx 2.2Kpa, u l-valur medju ta' kull xahar ma jaqbiżx 1.8kpa;

6. M'hemm l-ebda periklu ta 'nar, tniġġis serju, korrużjoni kimika u post sever f'dan il-bini.

(2) Kundizzjonijiet speċjali tax-xogħol, jekk jogħġbok ikkomunika magħna

Karatteristiċi ewlenin

1. L-istruttura tal-kabinett tadotta t-tip immuntat, u l-circuit breaker jadotta l-istruttura tat-tip tal-art tal-handcart;

2. Mgħammar b'tip ġdid ta 'circuit breaker iżolat kompost tal-vakwu, u għandu l-karatteristiċi ta' interkambjabbiltà tajba u sempliċità;

3. Mekkaniżmu li jimbotta skorfina bil-kamin huwa installat fil-qafas tal-karrettun tal-idejn, li jista 'faċilment iċċaqlaq il-karrettun tal-idejn u jipprevjeni operazzjoni ħażina milli tagħmel ħsara lill-istruttura tal-propulsjoni;

4. L-operazzjonijiet kollha jistgħu jsiru bil-bieb tal-kabinett magħluq;

5. L-interlocking bejn l-iswiċċ prinċipali, il-karrettun tal-idejn u l-bieb tal-kabinett tal-iswiċċ jadotta metodu ta 'qfil mekkaniku obbligatorju

6. Hemm biżżejjed spazju fil-kamra tal-kejbils u kejbils multipli jistgħu jiġu konnessi;

7. Is-swiċċ tal-ert mgħaġġel jintuża għall-ert u l-għeluq ta 'short circuit;

8. Il-livell ta 'protezzjoni tal-qoxra huwa IP3X, u l-livell ta' protezzjoni huwa IP2X meta jinfetaħ il-bieb tal-kamra tal-handcart;

9. Il-prodott jikkonforma ma 'GB3906-2006, DL / T 04-2007 u jadotta l-istandard internazzjonali IEC 928 b'referenza.
