Kabinetti tad-Distribuzzjoni tal-Enerġija ta 'Vultaġġ Għoli

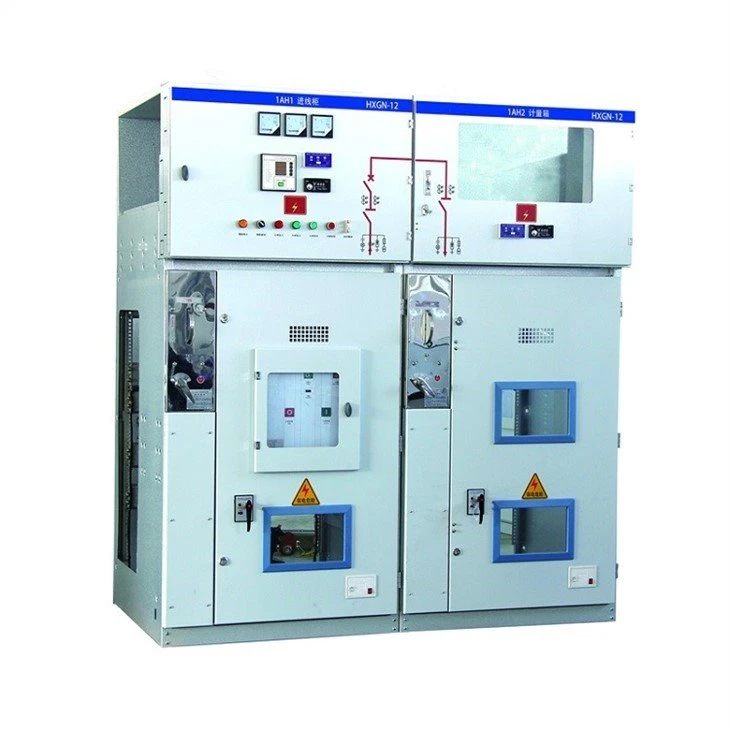

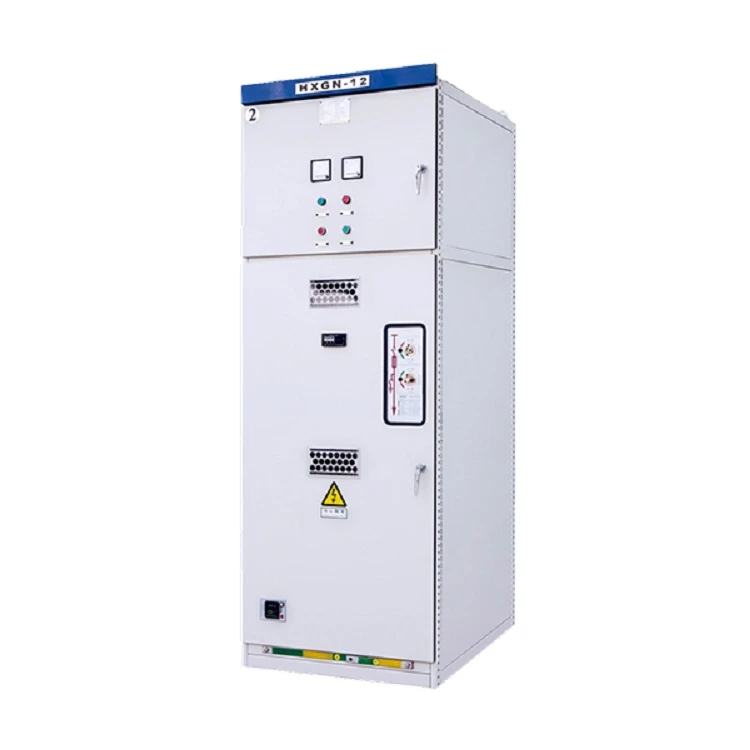

Il-kabinetti tad-distribuzzjoni ta 'l-enerġija ta' vultaġġ għoli tas-serje HXGN-12 jintużaw f'sistema ta '12kV u taħt tliet fażijiet AC 50Hz biex tirċievi u tqassam l-enerġija elettrika. Partikolarment adattat għal okkażjonijiet ta 'tħaddim frekwenti, is-sistema tal-karozza tal-linja hija xarabank waħda (xarabank wieħed b'bypass u struttura ta' xarabank doppja ...

Ibgħat l-inkjesta

Deskrizzjoni

Il-kabinetti tad-distribuzzjoni ta 'l-enerġija ta' vultaġġ għoli tas-serje HXGN-12 jintużaw f'sistema ta '12kV u taħt tliet fażijiet AC 50Hz biex tirċievi u tqassam l-enerġija elettrika. Partikolarment adattat għal okkażjonijiet ta 'tħaddim frekwenti, is-sistema tal-karozza tal-linja hija xarabank waħda (xarabank waħda b'bypass u struttura ta' xarabank doppja tista 'tiġi derivata).

Punt	Unità	Dejta
Vultaġġ nominali	KV	12
Kurrent nominali	A	630,1250,1600,2000,2500,3150,4000
Kurrent nominali ta 'short-circuit	KA	20,25,31.5,40,50,63
Il-quċċata nominali tiflaħ għall-kurrent	KA	50,63,80,100,125,160
Kurrent li jiflaħ għal żmien qasir (4s)	KA	20,25,31.5,40,50,63
Insulazzjoni: Frekwenza tal-Qawwa / Sajjetti	KV	42/75
Klassi ta 'protezzjoni		IP4X
Salvaviti mhux obbligatorji		ZN63A (VS1), VD4, VBP, EV12 eċċ.
Mekkaniżmu operattiv		Mekkaniżmu tar-Rebbiegħa; Attwatur manjetiku permanenti
Provvista ta 'enerġija operattiva	V	DC: 110,220; AC: 110,220

Uża kundizzjonijiet ambjentali

1. Temperatura ambjentali: limitu massimu +40 ℃, limitu baxx -25 ℃;

2. L-altitudni ma taqbiżx l-1000m;

3. Temperatura relattiva ta 'l-arja: valur medju ta' kuljum mhux aktar minn 95%, valur medju ta 'kull xahar mhux aktar minn 90%; pressjoni tal-fwar saturat: valur medju ta 'kuljum mhux aktar minn 2.2 × 10ˉ3Mpa; valur medju ta 'kull xahar mhux aktar minn 1.8 × 10ˉ3Mpa

4. L-intensità tat-terremot ma taqbiżx it-8 gradi;

5. M'hemm l-ebda post b'nar, periklu ta 'splużjoni, tniġġis serju, korrużjoni kimika u vibrazzjoni severa. Meta l-ambjent tal-użu ma jistax jissodisfa għal kollox il-kundizzjonijiet ta 'hawn fuq, il-prodott jista' wkoll jadotta miżuri tekniċi bħal reżistenza għas-sħana u reżistenza għall-korrużjoni biex jadatta għall-ambjent speċjali.
