Kaxxa ta' Distribuzzjoni XGN66-12 30.3KV

XGN66-12 SWITCHGEAR.Dan il-prodott assorbit teknoloġija avvanzata barranija. Huwa żgħir fid-daqs, 50 fil-mija biss tal-volum ta 'swiċċ ordinarju; il-kabinett huwa għoli fid-daqs u tajjeb fil-prestazzjoni; il-mekkaniżmu ta 'interlocking "ta' prova ta 'ħames", vantaġġi sempliċi u oħra, il-kabinett huwa 3.6, 7.12kV qawwa ta' tliet fażijiet 50Hz Il-busbar wieħed iwassal is-sett komplut ta 'apparati ta' ġewwa biex jirċievu u jqassmu l-enerġija. Għandu wkoll il-funzjonijiet li jikkontrolla, jipproteġi u jimmonitorja ċ-ċirkwit. Jista 'jintuża f'diversi tipi ta' impjanti tal-enerġija, substazzjonijiet u intrapriżi industrijali u tal-minjieri f'bini għoli u postijiet oħra. Jista 'jiġi kkombinat ma' kabinetti tan-netwerk taċ-ċirku u wkoll tiftaħ u tagħlaq.

Ibgħat l-inkjesta

Deskrizzjoni

Kaxxa tad-distribuzzjoni XGN66-12 30.3KV

Kabinett

Il-korp tal-kabinett tas-switchgear huwa magħmul minn pjanċa tal-azzar jew pjanċa tal-aluminju-żingu u pproċessat minn għodod tal-magni CNC, li mhux biss għandu preċiżjoni għolja iżda għandu wkoll reżistenza qawwija kontra l-korrużjoni u l-ossidazzjoni. Il-piż ġenerali tal-kabinett huwa eħfef minn kabinetti ta 'tagħmir ieħor, u s-saħħa mekkanika hija għolja. Iċ-ċiklu tal-ipproċessar u l-produzzjoni huwa qasir. , Il-partijiet għandhom versatilità qawwija, u ż-żona ta 'art antika hija żgħira, li hija konvenjenti għall-organizzazzjoni tal-produzzjoni.

Kompartiment

Il-komponenti elettriċi ewlenin tas-switchgear għandhom kompartimenti indipendenti. Skont funzjonijiet differenti, huma maqsuma f'kamra tal-karrettun tal-idejn, kamra tal-busbar, kamra tal-kejbil, u kamra tal-istrumenti tar-relay b'diviżorji. Il-kmamar huma separati minn pjanċi protettivi tal-metall. Il-qxur tal-kompartiment huma kollha ertjati b'mod indipendenti, u l-livell ta 'protezzjoni ta' kull kompartiment jilħaq IP2X; ħlief għall-kamra tar-relay, it-tliet kompartimenti l-oħra għandhom il-kanali ta 'ħelsien tal-pressjoni tagħhom stess.

Apparat ta' interlocking

Il-pinnijiet konġunti bejn is-swiċċ prinċipali, handcart, swiċċ ta 'l-ert u bieb tal-kabinett kollha jadottaw metodi ta' qfil mekkaniku obbligatorju biex jissodisfaw il-funzjoni ta '"ħames prevenzjoni". Il-karrettun tal-idejn tal-breaker jista 'jingħalaq biss meta s-circuit breaker ikun fil-pożizzjoni miftuħa/test jew pożizzjoni tax-xogħol; u wara li jinfetaħ il-circuit breaker, il-mekkaniżmu ta 'propulsjoni tal-handcart ma jistax jitħaddem u l-handcart ma jistax jiġi mċaqlaq biex jipprevjeni t-tagħbija Push-pull circuit breaker handcart.

Apparat tal-art tal-link

Fil-kamra tal-kejbil, hija pprovduta busbar separata ta '6x50mm2. Din il-busbar tista 'taħdem minn kabinetti maġenb u tagħmel kuntatt tajjeb mal-kabinett biex tevita xokkijiet elettriċi. L-impedenza tal-ġisem tal-bniedem u l-kundizzjonijiet ambjentali, jiżguraw it-tħaddim normali tas-sistema tal-enerġija, u jipprevjenu sajjetti. Il-periklu tal-elettriku statiku jseħħ meta jseħħ is-sajjetti

Heater

Sabiex jiġi evitat il-periklu ta 'kondensazzjoni fi klima b'temperatura għolja jew bidliet fl-umdità. Installa ħiters fil-kamra tal-interruttur u l-kamra tal-kejbil rispettivament għall-użu fl-ambjent imsemmi hawn fuq u biex tevita l-korrużjoni. Is-switchgear ta 'vultaġġ għoli għandu apparat ta' tisħin għal kontroll faċli tat-temperatura u l-umdità. Meta t-temperatura tas-switchgear tkun aktar baxxa mill-valur meħtieġ u l-umdità tkun ogħla mill-valur meħtieġ, l-apparat tat-tisħin jiġi attivat.

Kompartiment fil-kabinett tal-iswiċċ

1. Handcart li jista 'jiġi rtirat: Il-qafas tal-handcart huwa ffurmat u mmuntat bi pjanċi tal-azzar irrumblati fil-kesħa ta' kwalità għolja. L-handcart huwa mgħammar b'circuit breaker tal-vakwu u tagħmir awżiljarju ieħor. Il-qafas tal-karrettun huwa mgħammar b'mekkaniżmu ta 'propulsjoni tal-ġewż bil-kamin u klaċċ ultra-għoli.

2. Kompartiment ta 'circuit breaker: Binarju speċjali huwa installat fil-kompartiment ta' circuit breaker biex il-cart ta 'l-idejn jiċċaqlaq, sabiex il-karrettun ta' l-idejn ta 'circuit breaker jista' jiżżerżaq u jiġi ffissat fil-kompartiment permezz ta 'mekkaniżmu li jdur bil-kamin-ġewż.

3. Kompartiment tal-busbar:Il-bus bar prinċipali hija mmexxija minn kabinett tas-swiċċ għal kabinett tas-swiċċ ieħor u mwaħħla mill-bus bar tal-fergħa u s-sezzjoni tal-kuntatt statiku. Meta tgħaddi mill-kabinett biswit, il-bus bar huwa ffissat mill-bronżina tal-ħajt, li jista 'effettivament jipprevjeni l-inċident milli jinfirex, u fl-istess ħin jassisti l-bus bar prinċipali. Rwol ta 'appoġġ.Il-busbar jadotta casing tat-tip li jinxtorob jew proċess ta' kisi fluwidizzat, u l-fażijiet u l-konnetturi huma mgħammra bi kmiem iżolanti magħmulin minn materjali li jwaqqfu l-fjammi biex jiffurmaw insulazzjoni kompost affidabbli.

4. Kompartiment tal-kejbil: Transformers tal-kurrent, arresters tas-sajjetti u swiċċijiet tal-ert jistgħu jiġu installati fil-kamra tal-kejbil. L-ispazju biżżejjed huwa konvenjenti għall-installazzjoni u l-konnessjoni ta 'kejbils multipli.

5.Kamra tar-relay: Il-pannelli interni u esterni tar-relay jistgħu jkunu mgħammra b'komponenti sekondarji bħal kontroll, komponenti ta 'protezzjoni, kejl, strumenti tal-wiri, u wirjiet ta' monitoraġġ ħajjin.

Paramenti tal-Prodott

Parametri tekniċi ewlenin ta 'switchgear
proġett	unità	Parametri Tekniċi
Vultaġġ nominali	KV	3.6 7.2 12
Vultaġġ li jiflaħ il-frekwenza tal-qawwa nominali	KV	Mal-art, alternattivament: 42 Frattura: 48
Vultaġġ ta 'reżistenza għall-impulsi tas-sajjetti	KV	Mal-art, alternattivament: 75 Frattura: 85
Frekwenza ratata	Hz	50
Kurrent nominali	A	630 1250
Kurrent nominali ta' tkissir ta' short-circuit (valur effettiv)	kA	20 25 31.5
Kurrent nominali li jagħmel short-circuit (valur massimu)	kA	50 63 80
Kurrent stabbli dinamiku nominali (valur massimu)	kA	50 63 80
Kurrent nominali ta' stabbiltà termali 4s (valur effettiv)	kA	20 25 31.5
Livell ta' protezzjoni		IP2X
Dimensjonijiet (wisa '* fond * għoli)	mm	90010002300
piż	Kg	≈60

Parametri tekniċi ewlenin tal-vacuum circuit breaker XGN66-12
proġett	unità	Parametri Tekniċi
Vultaġġ nominali	KV	12
Kurrent nominali	A	630 1250
Kurrent ta' tkissir ta' short-circuit nominali	KV	20 25 31.5
Kurrent nominali li jagħmel short-circuit	KV	50 63 80
Kurrent li jiflaħ għal żmien qasir nominali (valur effettiv 4s)	KV	20 25 31.5
Kurrent li jiflaħ l-ogħla livell (valur massimu)	KV	50 63 80
Ħajja mekkanika	Times	10000
Ħinijiet ta 'kurrent ta' ċirkwit qasir nominali miftuħ	Times	50
Sekwenza operattiva ratata		Split-0.3-Magħluq-180s-Magħluq
Distanza tal-ftuħ tal-kuntatt	mm	11±1
Spazjar tal-linja tal-kuntatt	mm	4±0.5
Distanza taċ-ċentru bejn il-fażijiet	mm	210
Veloċità tal-ftuħ	m/s	1.2±0.2
Veloċità tal-għeluq	m/s	0.6±0.2
Ħin tal-ftuħ	Sinjorina	Inqas minn jew ugwali għal 60
Ħin tal-għeluq	Sinjorina	Inqas minn jew ugwali għal 75
Sinkronizzazzjoni tal-ftuħ bi tliet fażijiet	Sinjorina	Inqas minn jew ugwali għal 2
Bounce tal-għeluq	Sinjorina	Inqas minn jew ugwali għal 2
Reżistenza tal-linja	μΩ	Inqas minn jew ugwali għal 45
Ikkuntattja l-ħxuna tal-ilbies permissibbli akkumulattiva	mm	3

Skop ta' applikazzjoni

Użati ħafna f'bini għoli, ċentri kummerċjali, subways, ajruporti, stazzjonijiet, intrapriżi industrijali u tal-minjieri, pjattaformi tat-tħaffir, pjattaformi ta 'estrazzjoni taż-żejt, żoni residenzjali, toroq kummerċjali u enerġija rurali u dawl.

XGN66-12 (3)

XGN66-12 (4)

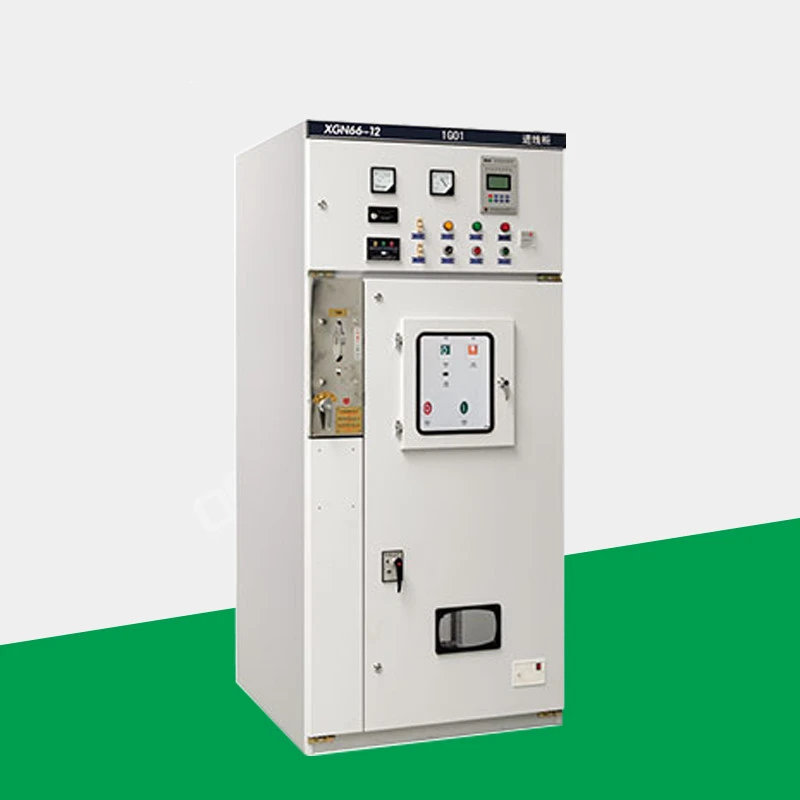

XGN66-12 (5)
